本管更生工事完了後に、各家庭からの取付管（第1工程）及び取付管接合部（第2工程）も更生工事を行いました。

取付管更生工事は、FRP光硬化工法で行い、こちらの使用材料は、耐食性に優れたビニルエステル樹脂・耐酸ガラス繊維を使用し、

光（紫外線）を照射して硬化させます。

★第1工程（既設取付管更生）

光（紫外線）にて硬化してしまうので、材料を光（紫外線）に当てないよう遮光シートを覆って、材料を反転機へ巻取ります。

各家庭の最終取付桝から下水道本管へ反転挿入させ、本管内のTVカメラにて挿入状態を確認します。

UVトレインを先端まで挿入し、4個あるUVランプを順次点灯して18㎝/分（φ150の場合）で引抜きます。

UVトレイン（4灯式）　　　　　　　　　　　　　　　　　UVランプ照射状況（取付管が人孔取付時に撮影）

　　　　　本管内への余長部分は、穿孔機で削ります。

施工前（ひび割れ等が確認できます）　　　　　　　　　　施工後（取付管内がきれいにコーテイングされました）

★第2工程（取付管管口と本管部分の一体型）

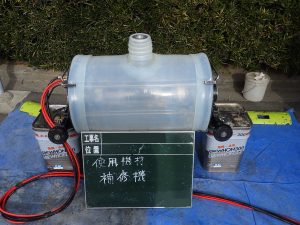

本管φ250用の一体型補修機　　　　　　　　　　　　　　　　材料巻付け状況（作業車内での作業）

本管φ600用の一体型補修機　　　　　　　　　　　　　　　　材料巻付け状況（UVカットのテント内で作業）

補修機を人孔内に挿入する時も　　　　　　　　　　　　　　ワイヤーロープにて管口に合わせて、

材料に光（紫外線）が当たらないに　　　　　　　　　　　　補修機を拡径させて、UVランプ照射します。

遮光性のビニルシートで養生します。　　　　　　　　　　　照射時間は、本管径によって異なります。（20分～60分程）

支管部一体型　施工前

支管部一体型　施工後（本管と取付管の接合部の補強と止水することが出来ました。）

本工事は、以上で終了です。

工事期間中は、近隣住民の皆様には、ご不便・ご迷惑をお掛けしましたが、

皆様のご理解・ご協力　ありがとうございました。
